安防監控 安防監控系統結構

2016-06-17 15:10 作者：admin 瀏覽量：

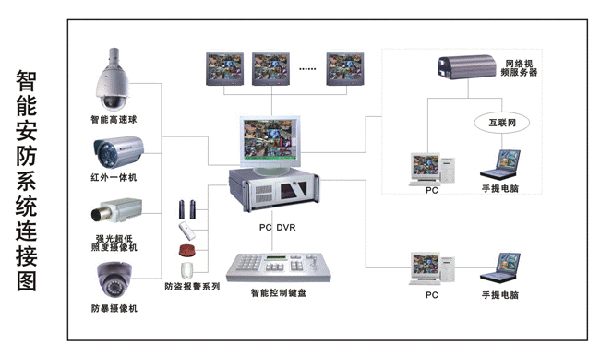

　　安防監控系統主要包含前端部分、傳輸部分、控制部分、電視墻顯示部分、防盜報警部分、系統供電部分。

　　1、前端部分

　　前端完成模擬視頻的拍攝，探測器報警信號的產生，云臺、防護罩的控制，報警輸出等功能。主要包括

　　攝像頭、電動變焦鏡頭、室外紅外對射探測器、雙監探測器、溫濕度傳感器、云臺、防護罩、解碼器、警燈、警笛等設備(設備使用情況根據用戶的實際需求配置)。攝像頭通過內置CCD及輔助電路將現場情況拍攝成為模擬視頻電信號，經同軸電纜傳輸。電動變焦鏡頭將拍攝場景拉近、推遠，并實現光圈、調焦等光學調整。溫、濕度傳感器可探測環境內溫度、濕度，從而保證內部良好的物理環境。云臺、防護罩給攝像機和鏡頭提供了適宜的工作環境，并可實現拍攝角度的水平和垂直調整。解碼器是云臺、鏡頭控制的核心設備，通過它可實現使用微機接口經過軟件控制鏡頭、云臺。

　　2、傳輸部分

　　這里介紹的傳輸部分主要由同軸電纜組成。傳輸部分要求在前端攝像機攝錄的圖像進行實時傳輸，同時要求傳輸具有損耗小，可靠的傳輸質量，圖像在錄像控制中心能夠清晰還原顯示。

　　3、控制部分

　　該部分是安防監控系統的核心，它完成模擬視頻監視信號的數字采集、MPEG-1壓縮、監控數據記錄和檢索、硬盤錄像等功能。它的核心單元是采集、壓縮單元，它的通道可靠性、運算處理能力、錄像檢索的便利性直接影響到整個系統的性能。控制部分是實現報警和錄像記錄進行聯動的關鍵部分。

　　4、電視墻顯示部分

　　該部分完成在系統顯示器或監視器屏幕上的實時監視信號顯示和錄像內容的回放及檢索。系統支持多畫面回放，所有通道同時錄像，系統報警屏幕、聲音提示等功能。它既兼容了傳統電視監視墻一覽無余的監控功能，又大大降低了值守人員的工作強度且提高了安全防衛的可靠性。終端顯示部分實際上還完成了另外一項重要工作——控制。這種控制包括攝像機云臺、鏡頭控制，報警控制，報警通知，自動、手動設防，防盜照明控制等功能，用戶的工作只需要在系統桌面點擊鼠標操作即可。

　　5、防盜報警部分

　　在內圍的在重要出入口、樓梯口安裝主動式紅外探頭，進行布防，在監控中心值班室(監控室)安裝報警主機，一旦某處有人越入，探頭即自動感應，觸發報警，主機顯示報警部位，同時聯動相應的探照燈和攝像機，并在主機上自動切換成報警攝像畫面，報警中心監控用計算機彈出電子地圖并作報警記錄，提示值班人員處理，大大加強了保安力度。報警防范系統是利用主動紅外移動探測器將重要通道控制起來，并連接到管理中心的報警中心，當在非工作時間內有人員從非正常入口進入時，探測器會立即將報警信號發送到管理中心，同時啟動聯動裝置和設備，對入侵者進行警告，可以進行連續攝像及錄像。

　　在外圍安裝電子圍欄，電子圍欄是目前最先進的周界防盜報警系統，它由高壓電子脈沖主機和前端探測圍欄組成。高壓電子脈沖主機是產生和接收高壓脈沖信號，并在前端探測圍欄處于觸網、短路、斷路狀態時能產生報警信號，并把入侵信號發送到安全報警中心;前端探測圍欄由桿及金屬導線等構件組成的有形周界。電子圍欄是一種主動入侵防越圍欄，對入侵企圖做出反擊，擊退入侵者，延遲入侵時間，并且不威脅人的性命，并把入侵信號發送到安全部門監控設備上，以保證管理人員能及時了解報警區域的情況，快速的作出處理。

　　6、系統供電部分

　　電源的供給對于保證整個閉路監控報警系統的正常運轉起到至關重要的作用，一旦電源受破壞即會導致整個系統處于癱瘓狀態。系統的供電可以采用集中供電和分散供電兩部分，用戶可以根據實際的需要進行選擇。（門禁監控系統）
