網絡運維中關于首次登陸設備的介紹

2020-04-14 13:13 作者：艾銻無限 瀏覽量：

大家好，我是一枚從事IT外包的網絡運維工程師，今天跟大家分享一個日常網絡運維中肯定遇到新上網絡設備的情況，下面就是關于首次登陸的介紹。

首次登錄設備簡介

介紹設備支持的首次登錄方式和登錄后應進行的基本配置。

要對一臺新出廠的設備進行業務配置時，首先需要登錄設備。設備支持的首次登錄方式有Console口登錄方式和MiniUSB口登錄方式。

一塊主控板提供一個Console口和一個MiniUSB口。用戶終端的串行口可以與設備Console口直接連接或者將用戶終端的USB口與設備MiniUSB口直接連接，實現對設備的本地配置。

本地登錄以后，完成設備名稱、管理IP地址和系統時間等基本配置，并配置Telnet用戶的級別和認證方式實現遠程登錄，為后續配置提供基礎環境。

通過Console口首次登錄設備

PC端通過設備的Console口登錄，實現對第一次上電的設備進行基本配置和管理。

前置任務

在配置通過Console口登錄設備之前，需要完成以下任務：

· 設備正常上電。

· 準備好Console通信電纜（AR100&AR120&AR150&AR160&AR200系列不隨設備發貨，其他隨設備發貨）。

· 準備好PC終端仿真軟件。

設備Console口缺省配置

操作步驟

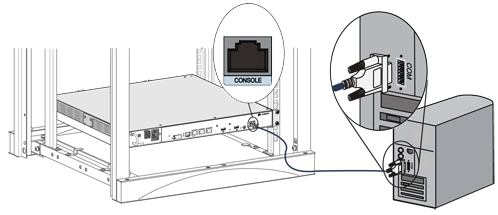

1. 將Console通信電纜的DB9（孔）插頭插入PC機的COM口中，再將RJ-45插頭端插入設備的Console口中，如圖9-1所示。

通過Console口連接設備

在PC上打開終端仿真軟件，新建連接，設置連接的接口以及通信參數。（此處使用第三方軟件SecureCRT為例進行介紹）

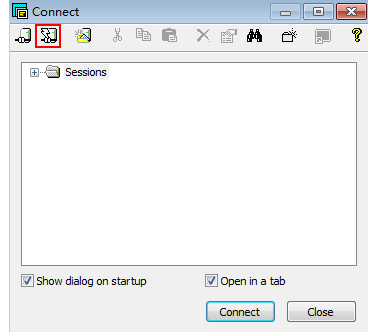

a. 如圖所示，單擊“”，新建連接。

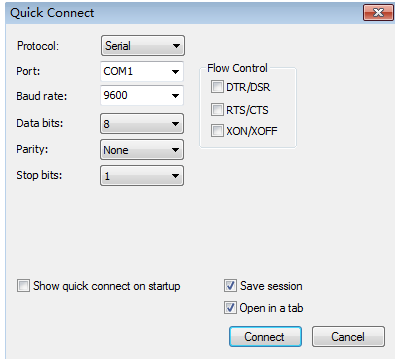

如下圖所示，設置連接的接口以及通信參數。

連接的接口請根據實際情況進行選擇。例如，在Windows系統中，可以通過在“設備管理器”中查看端口信息，選擇連接的接口。

設置終端軟件的通信參數需與設備的缺省值保持一致，分別為：傳輸速率為9600bit/s、8位數據位、1位停止位、無校驗和無流控。

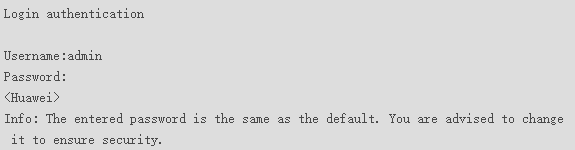

單擊“Connect”，終端界面會出現如下顯示信息，提示用戶配置登錄密碼。設備缺省用戶名為admin，密碼為Admin@huawei。（以下顯示信息僅為示意）
