為保證出差用戶安全訪問總部內網，可與總部網關建立L2TP over IPSec隧道連接。員工通過使用PC上的VPN Client軟件進行撥號，從而訪問總部服務器。組網需求

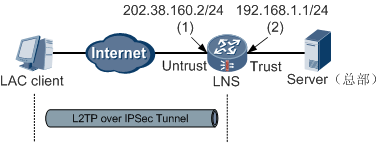

如圖10-21，LAC客戶端通過Internet連接到公司總部的LNS側。要求由出差員工（LAC Client）直接向LNS發起連接請求，與LNS的通訊數據通過隧道Tunnel傳輸。先使用L2TP封裝第二層數據，對身份認證；再使用IPSec對數據進行加密。圖10-21 配置出差人員通過L2TP over IPSec接入總部組網圖
1. 完成USG的基本配置、包括接口、轉發策略、本地策略、路由的配置。
2. 在USG上完成L2TP over IPSec的配置。
3. 在出差員工的PC上完成VPN Client的配置，需要注意的是VPN Client的配置參數需要與USG的參數對應。
操作步驟
1. 配置a. 選擇“網絡 > 接口 > 接口”。
b. 在“接口列表”中，單擊GE0/0/1對應的
。c. 在“修改GigabitEthernet”界面中，配置如下：
· 安全區域：trust
· IP地址：192.168.1.1
· 子網掩碼：255.255.255.0
d. 單擊“應用”。
e. 在“接口列表”中，單擊GE0/0/2對應的
。f. 在“修改GigabitEthernet”界面中，配置如下：
· 安全區域：untrust
· IP地址：202.38.160.2
· 子網掩碼：255.255.255.0
g. 單擊“應用”。
2. 配置LNS的安全策略。
a. 配置Local安全區域和Untrust安全區域之間的安全策略。
. 選擇“防火墻 > 安全策略 > 本地策略”。
i. 在“本地策略”中單擊“新建”。配置如下參數：
· 源安全區域：untrust
· 動作：permit
ii. 單擊“應用”。
a. 配置Trust安全區域和Untrust安全區域之間的安全策略。
i. 選擇“防火墻 > 安全策略 > 轉發策略”。
ii. 在“轉發策略列表”中單擊“新建”。配置如下參數。
· 源安全區域：trust
· 目的安全區域：untrust
· 源地址：192.168.1.0/24
· 動作：permit
iii. 單擊“應用”。
iv. 重新在“轉發策略列表”中單擊“新建”。配置如下參數。
· 源安全區域：untrust
· 目的安全區域：trust
· 目的地址：192.168.1.0/24
· 動作：permit
v. 單擊“應用”。
1. 選擇“用戶 > 接入用戶 > 本地用戶”，單擊“新建”，配置L2TP用戶。
2. 配置L2TP over IPSec參數。
a. 選擇“VPN > L2TP over IPSec > L2TP over IPSec”。
b. 配置USG_A的IPSec策略基本信息。
由于VPN Client公網地址不固定，因此在配置USG_A的IPSec策略基本信息時，無需配置“對端地址”。預共享密鑰為abcde。
c. 按如下參數配置“撥號用戶配置”。
d. 勾選“待加密的數據流”中的“反向路由注入”，表示總部自動生成到分支私網的路由。
e. 勾選“安全提議”中的“接受對端提議”，表示由分支網關來提議IPSec協議和算法。
f. 單擊“應用”，完成LNS側的L2TP over IPSec配置。
3. 配置出差員工側。
出差員工側主機上必須裝有L2TP客戶端軟件，并通過撥號方式連接到Internet。以Secoway VPN Client軟件為例。
a. 打開Secoway VPN Client軟件，選中已有連接，單擊
。
說明：此操作要在VPN Client斷開撥號的情況下執行。
如果沒有連接存在，請單擊
，根據向導建立新的連接。b. 在“基本設置”頁面設置基本信息，并啟用IPSec安全協議。
參數設置如圖10-22所示。啟用IPSec安全協議，并設置登錄密碼為Hello123，身份驗證字為abcde。
說明：VPN Client上設置的IPSec身份驗證字需要與LNS上設置的預共享密鑰保持一致。
如果用戶的PC機同時安裝有多塊網卡，請在LAC客戶端基本設置中勾選“連接成功后允許訪問Internet(N)”選項。

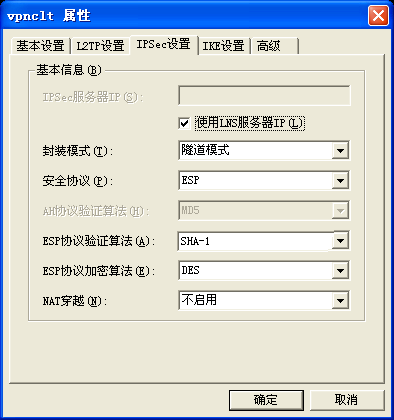

圖10-22 LAC客戶端基本設置
說明：說明： 當LNS側采用L2TP over IPSec方式配置VPN隧道時，LNS將不對VPN Client做隧道驗證，因此VPN Client上無需配置“L2TP設置”頁簽。

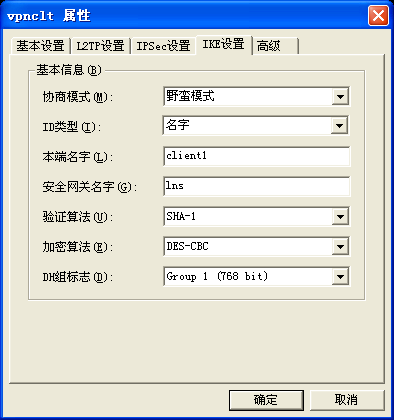

圖10-23 LAC客戶端基本設置
圖10-24 LAC客戶端基本設置
結果驗證

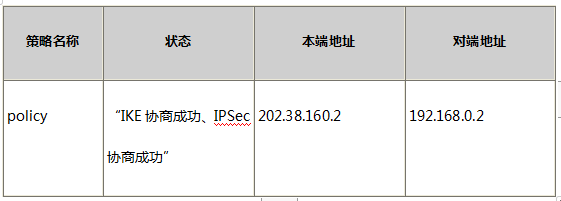

在LNS上選擇“VPN > IPSec > 監控”，查看IPSec隧道監控信息，可以看到建立的如下信息的隧道。
