Client-Initialized VPN

出差員工與LNS端建立隧道，直接向LNS發起連接請求。本例將實現Client-Initialized VPN方式建立L2TP的配置。

組網需求

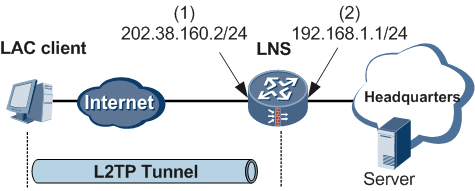

如圖10-48所示，公司總部通過LNS連接到Internet。出差員工（LAC Client）可通過L2TP撥號方式直接向LNS發起連接請求，與LNS的通訊數據通過L2TP隧道傳輸。此時要求出差員工的主機上必須裝有L2TP客戶端軟件。
圖配置Client-Initialized VPN組網圖

配置思路

· 配置LNS。

1. 配置接口基本配置、路由配置，并開啟本地策略和轉發策略。

2. 添加L2TP本地用戶。

3. 配置LNS端的地址池、服務器地址、隧道密碼參數，并指定對端隧道名稱。此處的對端隧道名稱要和LAC端的“本端隧道名稱”一致。

· 配置LAC Client。

以安裝了Secoway VPN Client軟件的PC為例，配置L2TP參數，注意參數要和LNS的配置保持一致。

操作步驟

· 配置LNS。

1. 配置接口基本參數。

a. 選擇“網絡 > 接口 > 接口”。

b. 在“接口列表”中，單擊GE0/0/1對應的。

c. 在“修改GigabitEthernet”界面中，配置如下：

§ 安全區域：trust

§ IP地址：192.168.1.1

§ 子網掩碼：255.255.255.0

其他配置項采用缺省值。

d. 單擊“應用”。
e. 在“接口列表”中，單擊GE0/0/2對應的

。

f. 在“修改GigabitEthernet”界面中，配置如下：

§ 安全區域：untrust

§ IP地址：202.38.160.2

§ 子網掩碼：255.255.255.0

其他配置項采用缺省值。

g. 單擊“應用”。

2. 對于USG系列，配置域間包過濾，以保證網絡基本通信正常。對于USG BSR/HSR系列，不需要執行此步驟。

a. 配置Local安全區域和Untrust安全區域之間的安全策略。

. 選擇“防火墻 > 安全策略 > 本地策略”。

i. 在“本地策略”中單擊“新建”。配置如下參數：

§ 源安全區域：untrust

§ 動作：permit

ii. 單擊“應用”。

a. 配置Trust安全區域和Untrust安全區域之間的安全策略。

i. 選擇“防火墻 > 安全策略 > 轉發策略”。

ii. 在“轉發策略列表”中單擊“新建”。配置如下參數。

§ 源安全區域：trust

§ 目的安全區域：untrust

§ 源地址：192.168.1.0/24

§ 動作：permit

iii. 單擊“應用”。

iv. 重新在“轉發策略列表”中單擊“新建”。配置如下參數。

§ 源安全區域：untrust

§ 目的安全區域：trust

§ 目的地址：192.168.1.0/24

§ 動作：permit

v. 單擊“應用”。

1. 配置L2TP參數。

a. 選擇“VPN > L2TP > L2TP”。

b. 在“配置L2TP”中，選中L2TP后的“啟用”，單擊“應用”。

c. 在“L2TP組列表”中，單擊“新建”。

d. 選擇“組類型”為“LNS”。

e. 單擊“新建”，新建用戶vpdnuser。

f. 配置其余L2TP參數。

說明：

此舉例中，LAC Client端使用Secoway VPN Client軟件進行撥號，可以開啟隧道密碼驗證功能。如果LAC Client端使用Windows操作系統自帶的L2TP客戶端軟件撥號，需要關閉L2TP隧道驗證功能。

“對端隧道名稱”要和LAC端配置的“本端隧道名稱”一致。

g. 單擊“應用”。

· 配置LAC Client。

出差員工主機上必須裝有L2TP客戶端軟件，并通過撥號方式連接到Internet。下面以Secoway VPN Client軟件為例。

2. 打開Secoway VPN Client軟件，選中已有連接，單擊。

說明：

如果沒有連接存在，請單擊，根據向導建立新的連接。

3. 在“基本設置”頁面設置“LNS服務器IP”、“登錄用戶名”和“登錄密碼”。

登錄密碼設置為Hello123。

說明：

用戶側設置的用戶名和口令需要與LNS側保持一致。

4. 單擊“L2TP設置”。在“L2TP設置”頁面，設置隧道名稱、認證模式。

為vpdnuser上的設置，設置隧道名稱為client1，認證模式為CHAP。啟用隧道驗證功能，設置隧道驗證密碼為Password123。

說明：

用戶側設置的認證模式和隧道驗證密碼需要與LNS側保持一致。

5. 單擊“確定”。

結果驗證

1. 在LAC Client端PC上，單擊配置完畢的VPN連接的，建立L2TP隧道。

2. LAC Client撥號成功后，在LNS端查看L2TP隧道的建立情況。

a. 選擇“VPN > L2TP > 監控”，查看到有L2TP隧道ID，說明L2TP隧道建立成功。

其中，

圖10-53 查看L2TP通道監控列表
