艾銻知識——制作雙絞線

2020-04-17 17:47 作者：艾銻無限 瀏覽量：

網線，是從一個網絡設備（例如計算機）連接到另外一個網絡設備傳遞信息的介質，是網絡的基本構件。在我們常用的局域網中，使用的網線也是具有多種類型。在通常情況下，一個典型的局域網一般是不會使

用多種不同種類的網線來連接網絡設備的。在大型網絡或者廣域網中為了把不同類型的網絡連接在一起就會使用不同種類的網線。在眾多種類的網線中，具體使用哪一種網線要根據網絡的拓撲結構，網絡結構標

準和傳輸速度來進行選擇。一般我們使用的網線都有8根芯兒，見圖1,稱為雙絞線，它分為屏蔽（Shelded Twisted Pair，簡稱STP）和非屏蔽（Unshelded Twisted Pair，簡稱UTP）兩種。所謂的屏蔽就是指網線

內部信號線的外面包裹著一層金屬網，在屏蔽層外面才是絕緣外皮，屏蔽層可以有效地隔離外界電磁信號的干擾。

UTP是目前局域網中可以算使用頻率最高的一種網線。這種網線在塑料絕緣外皮里面包裹著八根信號線，它們每兩根為一對相互纏繞，形成總共四對，雙絞線也因此得名。雙絞線這樣互相纏繞的目的就是利用銅

線中電流產生的電磁場互相作用抵消鄰近線路的干擾并減少來自外界的干擾。每對線在每英寸長度上相互纏繞的次數決定了抗干擾的能力和通訊的質量，纏繞得越緊密其通訊質量越高，就可以支持更高的網絡數

據傳送速率，當然它的成本也就越高。國際電工委員會和國際電信委員會EIA／TIA(Electronic Industry Assoctation／Telecomminication Industry Association)已經建立了UTP網線的國際標準并根據使用的領域分

為5個類別（Categories或者簡稱CaT），每種類別的網線生產廠家都會在其絕緣外皮上標注其種類，例如CaT－5 或者Categories－5，我們在選購的時候需要注意。

　　Cat－3 和 Cat－5或Cat－6是計算機網絡中使用最多的類型，在不增加其他網絡連接設備（如交換機）的情況下，單段Cat－3/Cat－5/Cat－6的最大允許使用長度是100米，增強型100baSe－TX網絡也不超

過220米。

　　UTP網線使用RJ－45水晶頭進行連接，RJ45接頭是一種只能固定方向插入并自動防止脫落的塑料接頭，網線內部的每一根信號線都需要使用專用壓線鉗使它與RJ－45的接觸點緊緊連接，根據網絡速度和網

絡結構標準的不同，接觸點與網線的接線方式也不同。

      UTP網線適用于10base－T，100base－T，100base－TX，1000base－TX標準的星型拓撲結構網絡。

　　STP使用金屬屏蔽層來降低外界的電磁干擾（EMI），當屏蔽層被正確地接地后，可將接收到的電磁干擾信號變成的電流信號，與在雙絞線形成的干擾信號電流反向。只要兩個電流是對稱的，它們就可抵

消，而不給接收端帶來噪聲。可是，屏蔽層不連續或者屏蔽層電流不對稱時，就會降低甚至完全失去屏蔽效果而導致噪聲。STP線纜只有當完全的端對端鏈路均完全屏蔽及正確接地后，才能防止電磁輻射及干

擾。要使噪聲減小到最小，提高信噪比，這種抗干擾、防輻射的能力，就是所謂的電磁兼容性（EMC）。

　　STP線纜的缺點是，在高頻傳輸時衰減增大，如果沒有良好的屏蔽效果，平衡性會降低，也會導致串擾噪聲。而屏蔽的效果取決于屏蔽材料、屏蔽層密度以及電磁干擾信號類型、頻率、噪聲源至屏蔽層的距

離、屏蔽的連續性和所采用的接地結構等。

　　STP一般用在易于受電磁干擾和無線頻率干擾的環境中。


    我們最常用的網線制作方法如下：

     RJ45頭雙絞線的連接標準有兩個，一個是T568A和T568B（圖1）。二者只是顏色上的區別，本質的問題是要保證1-2線對是一個繞對、3-6線對是一個繞對、4-5線對是一個繞對、7-8線對是一個繞對。注意：

不要在電纜一端用T568A，另一端用T568B，因為這個混用跨接線是先特殊接線方法（圖2）。（如兩臺電腦接連時為了省去一個HUB或交換機就可以用T568/T568B的混用跨方法；兩臺HUB或交換機連接時，也

采用此接法），我們常用的接線法是T568B接線方法與制做見（圖3）和（圖4）。

下面分別是(圖2,圖3,圖4)　


    圖1

      圖2

 圖3
RJ45頭的打線步驟從左到右（圖4）


                                        圖4


1. 先抽出一小段線，然后先把外皮剝除一段

2. 將雙絞線反向纏繞開

3. 根據標準排線

4. 鉸齊線頭

5. 插入插頭

6. 用壓線鉗夾緊

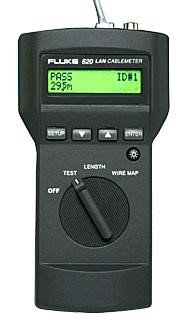

7. 使用萬用表或測試儀測試

服務器工作站通過雙絞線、HUB、網卡物理的連接起來后，如果想把亂七八糟的網線整理好看或要理在墻內，那就得用打線器、線槽、接線盒。這樣會比較美觀。

當然，除了使用雙絞線來連接網絡設備以外，常用的還有光纖，光纖的連接一般是要在網絡設備上加裝光纖模塊實現的，比如CISCO 3550交換機和2950交換機為實現1000M連接，這兩款交換機必須加裝WS-

G5484來實現光纖連接，以達到1000M的速度。

 光纖（Fiber Optic CabLe）以光脈沖的形式來傳輸信號，因此材質也以玻璃或有機玻璃為主。它由纖維芯、包層和保護套組成。

光纖的結構和同軸電纜很類似，也是中心為一根由玻璃或透明塑料制成的光導纖維，周圍包裹著保護材料，根據需要還可以多根光纖并合在一根光纜里面。根據光信號發生方式的不同，光纖可分為單模光纖和多

模光纖。

光纖最大的特點就是傳導的是光信號，因此不受外界電磁信號的干擾，信號的衰減速度很慢，所以信號的傳輸距離比以上傳送電信號的各種網線要遠得多，并且特別適用于電磁環境惡劣的地方。由于光纖的光學

反射特性，一根光纖內部可以同時傳送多路信號，所以光纖的傳輸速度可以非常的高，目前1GbPS?1000MbPS　的光纖網絡已經成為主流高速網絡，理論上光纖網絡最高可達到50000Gbps(50Tbps)的速度。光

纖由于其傳輸方式的巨大不同，具有自己的一套網絡模型，那就是10baseF，100baseF，1000basef局域網標準，單段最大長度可達2000米。


光纖網絡由于需要把光信號轉變為計算機的電信號，因此在接頭上更加復雜，除了具有連接光導纖維的多種類型接頭?如SMa、SC、ST、FC光纖接頭　以外，還需要專用的光纖轉發器等設備，負責把光信號轉

變為計算機電信號，并且把光信號繼續向其他網絡設備發送。

光纖是前景非常看好的網絡傳輸介質。但由于目前價格昂貴，因此中小型的辦公用局域網沒有必要選它。目前光纖的主要應用是在大型的局域網中用作主干線路。但隨著成本的降低，在不遠的未來，光纖到樓、

到戶，甚至會延伸到桌面，給我們帶來全新的高速體驗。
