    顧名思義，服務器電源就是指使用在服務器上的電源（POWER），它和PC（個人電腦）電源一樣，都是一種開關電源。

    服務器電源按照標準可以分為ATX電源和SSI電源兩種。ATX標準使用較為普遍，主要用于臺式機、工作站和低端服務器；而SSI標準是隨著服務器技術的發展而產生的，適用于各種檔次的服務器。

    ATX標準

    ATX標準是Intel在1997年推出的一個規范，輸出功率一般在125瓦～350瓦之間。ATX電源通常采用20Pin(20針)的雙排長方形插座給主板供電。隨著Intel推出Pentium4處理器，電源規范也由ATX修改為
ATX12V，和ATX電源相比，ATX12V電源主要增加了一個4Pin的12V電源輸出端，以便更好地滿足Pentium4的供電要求（2GHz主頻的P4功耗達到52.4瓦）。

    SSI標準

    SSI（Server System Infrastructure）規范是Intel聯合一些主要的IA架構服務器生產商推出的新型服務器電源規范，SSI規范的推出是為了規范服務器電源技術，降低開發成本，延長服務器的使用壽命而制定的，主要包括服務器電源規格、背板系統規格、服務器機箱系統規格和散熱系統規格。

    根據使用的環境和規模的不同，SSI規范又可以分為TPS、EPS、MPS、DPS四種子規范。

    EPS規范（Entry Power Supply Specification）：主要為單電源供電的中低端服務器設計，設計中秉承了ATX電源的基本規格，但在電性能指標上存在一些差異。它適用于額定功率在300瓦～400瓦的電源，獨立使用，不用于冗余方式。后來該規范發展到EPS12V（Version2.0），適用的額定功率達到450瓦～650瓦，它和ATX12V電源最直觀的區別在于提供了24Pin的主板電源接口和8Pin的CPU電源接口。聯想萬全2200C/2400C就采用了EPS標準的電源，輸出功率為300W，該電源輸入電壓寬范圍為90～264V，功率因數大于0.95，由于選用了高規格的元器件，它的平均無故障時間（MTBF）大于150000小時。

    TPS規范（Thin Power Supply Specification）：適用于180瓦～275瓦的系統，具有PFC(功率因數校正)、自動負載電流分配功能。電源系統最多可以實現4組電源并聯冗余工作，由系統提供風扇散熱。TPS電源對熱插拔和電流均衡分配要求較高，它可用于N+1冗余工作，有冗余保護功能。

    MPS規范（Midrange Power Supply Specification）：這種電源被定義為針對4路以上CPU的高端服務器系統。MPS電源適用于額定功率在375瓦～450瓦的電源，可單獨使用，也可冗余使用。它具有PFC、自動負載電流分配等功能。采用這種電源元件電壓、電流規格設計和半導體、電容、電感等器件工作溫度的設計裕量超過15%。在環境溫度25度以上、最大負載、冗余工作方式下MTBF可到150000小時。

    DPS規范（Distributed Power Supply Specification）：電源是單48V直流電壓輸出的供電系統，提供的最小功率為800瓦，輸出為+48V和+12VSB。DPS電源采用二次供電方式，輸入交流電經過AC-DC轉換電路后輸出48V直流電，48VDC再經過DC-DC轉換電路輸出負載需要的+5V、+12V、+3.3V直流電。制定這一規范主要是為簡化電信用戶的供電方式，便于機房供電，使IA服務器電源與電信所采用的電源系統接軌。

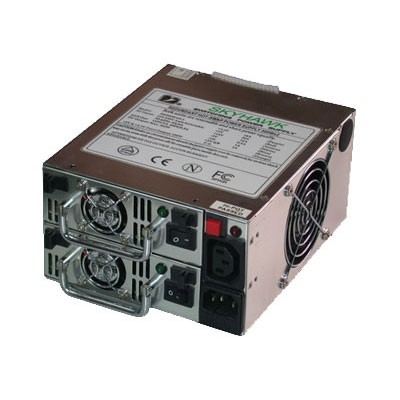

    雖然目前服務器電源存在ATX和SSI兩種標準，但是隨著SSI標準的更加規范化，SSI規范更能適合服務器的發展，以后的服務器電源也必將采用SSI規范。SSI規范有利于推動IA服務器的發展，將來可支持的CPU主頻會越來越高，功耗將越來越大，硬盤容量和轉速等也越來越大，可外掛高速設備越來越多。為了減少發熱和節能，未來SSI服務器電源將朝著低壓化、大功率化、高密度、高效率、分布式化等方向發展。服務器采用的配件相當多，支持的CPU可以達到4路甚至更多，掛載的硬盤能夠達到4～10塊不等，內存容量也可以擴展到10GB之多，這些配件都是消耗能量的大戶，比如中高端工業標準服務器采用的是Xeon（至強）處理器，其功耗已經達到80多瓦特（W），而每塊SCSI硬盤消耗的功率也在10瓦特(W)以上，所以服務器系統所需要的功率遠遠高于PC，一般PC只要200瓦電源就足夠了，而服務器則需要300瓦以上直至上千瓦的大功率電源。在實際選擇中，不同的應用對服務器電源的要求不同，像電信、證券和金融這樣的行業，強調數據的安全性和系統的穩定性，因而服務器電源要具有很高的可靠性。目前高端服務器多采用冗余電源技術，它具有均流、故障切換等功能，可以有效避免電源故障對系統的影響，實現24×7的不停頓運行。冗余電源較為常見的是N+1冗余，可以保證一個電源發生故障的情況下系統不會癱瘓（同時出現兩個以上電源故障的概率非常小）。冗余電源通常和熱插拔技術配合，即熱插拔冗余電源，它可以在系統運行時拔下出現故障的電源并換上一個完好的電源，從而大大提高了服務器系統的穩定性和可靠性。

    在購買服務器時要注意一下本機電源，起碼應該關注如下兩點:
    1.電源的品質，包括輸出功率、效率、紋波噪音、時序、保護電路等指標是否達標或者滿足需要;
    2.注意電源生產廠家的信譽、規模和支持力度，信譽比較好、規模較大、支持及時的廠家，比如臺達、全漢、新巨等等，一般質量較可靠，在性價比方面也會好很多。選購時具體可參考以下指標：
    功率的選擇：市場上常見的是300W和400W兩種，對于個人用戶來說選用300W的已經夠用，而對于服務器來說，因為要面臨升級以及不斷增加的磁盤陣列，就需要更大的功率支持它，為此使用400W電源應該是比較合適的。

    安規認證：只有嚴格地考慮到產品品質、消費者的安全、健康等因素，對產品按不同的標準進行嚴格的檢測，才能通過國際合格認證，安規認證是我們選購電源的重要指標，這應該是我們選擇電源時最重要的一點。因為它關系著我們的安全和健康。不好的電源噪聲很大，對人的身體有影響。在這方面省下幾百塊錢是得不償失的。現在的電源都要求通過3C認證。（3C認證是"中國國家強制性產品認證（China Compulsory Cerlification）"的簡稱。實際上是將CCEE（中國電子電工產品安全認證）、CCIB（中國進口電子產品安全認證）、EMC（電磁兼容性認證）三證合一，在2003年５月１日后強制執行3C認證。）

    電壓保持時間：對于這個參數主要是考慮UPS的問題，一般的電源都能滿足需要，但是如果UPS質量不可靠的話，最好選一個電壓保持時間長的電源。

    冗余電源選擇：這主要針對對系統穩定性要求比較高的服務器，冗余一般有二重冗余和三重冗余。

    對主板的支持：這個因素看起來不重要，在家用PC也很少見，但在服務器中卻存在這種現象，因此在選購時也要注意。
