網絡運維|連通性管理機制CFM


2020-04-25 19:50 作者:艾銻無限 瀏覽量:
網絡運維|連通性管理機制CFM


大家好,我是一枚從事IT外包網絡運維工程師,今天和大家聊點網絡可靠性的技術,這次咱們就聊一聊連通性管理機制CFM。

CFM概述

CFM作為以太網的OAM,提供了鏈路連通性檢測功能。

’以太網技術簡單易用、價格低廉、且?guī)捒刹粩嗵岣撸瑹o論是作為一種業務還是作為一種網絡結構,其在企業網、城域網、廣域網范圍內都已經得到廣泛應用。但是傳統以太網可維護、可運營能力比較弱,隨著以太網推廣的范圍逐漸擴大,對

以太網OAM功能的需求也越來越強烈。

根據網絡的分層/分級架構,需要提供分層/分級的以太OAM功能。 如圖1所示。

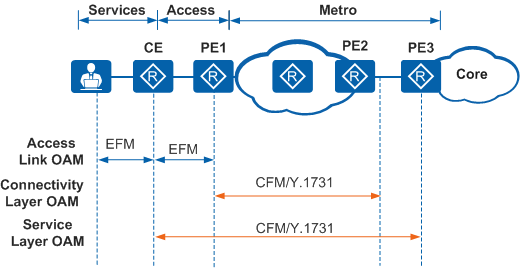

圖1  以太網OAM示意圖






· 802.3ah(Ethernet in the First Mile,簡稱EFM)主要用于用戶接入部分的以太網物理層規范以及接入部分的以太網OAM,是鏈路級的OAM。針對兩臺直連設備之間的鏈路,提供鏈路連通性檢測功能、鏈路故障監控功能、遠端故障通知功能和遠端環回功能。

· 802.1ag(Connectivity Fault Management,簡稱CFM)定義了基于以太網承載網絡的連接檢測的OAM功能,包括CC/LB/LT,適用于大規模組網的端到端場景,是網絡級的OAM。

· Y.1731是由ITU-T標準組織提出的OAM協議,它不僅包含IEEE802.1ag所規定的內容,而且又增加了更多的OAM消息組合,包括AIS(Alarm Indication Signal),RDI(Remote Defect Indication),鎖信號LCK(Locked Signal),測試信號,自動保護切換APS(Automatic Protection Switching),維護通信渠道MCC(Maintenance Communication Channel),試驗EXP(Experimental OAM),供應商特定的VSP(Vendor Specific OAM)故障管理以及用于性能監視的丟包管理LM(Loss Measurement)和延遲評估DM(Delay Measurement)等。

應用場景

介紹CFM的應用場景。
CFM基本功能包括連通性檢測(CC)、環回功能(LB)和鏈路跟蹤功能(LT)。

連通性檢測(CC)

連通性檢測功能用來檢測維護端點之間的連通狀態,由維護端點MEP周期性地發送CCM(Continuity Check Message)組播報文,相同維護聯盟的其他維護端點接收該報文。當維護端點在3個超時周期內未收到源端維護端點發送的CCM報文,則認為鏈路有問題。

 CCM檢測示意圖



具體的實現過程為:

1. CCM的產生

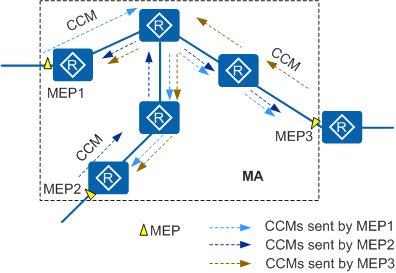

CCM由MEP產生并發送。如圖2所示,MEP1、MEP2和MEP3是同一個MA的3個MEP。當使能了CCM發送功能后,MEP1定期以組播方式向MEP2和MEP3發送CCM。同樣,MEP2以相同的周期向MEP1和MEP3發送CCM,MEP3也以相同的周期向MEP1和MEP2發送CCM。

CCM中攜帶有該CCM的級別信息。CCM的級別等于發送該CCM的MEP的級別。

2. MEP數據庫的建立

每個啟動了以太網CFM功能的設備上都有一個MEP數據庫。MEP數據庫中記錄著本設備上的MEP(即本地MEP)和同一MA內的其它設備上的MEP(即遠端MEP)。本地MEP和遠端MEP均由用戶手工配置后由設備自動記入MEP數據庫。

3. 故障判定

如果某個MEP連續3個CCM發送周期沒有接收到另一個遠端MEP發送的CCM,則認為鏈路有問題。會輸出日志報告,用戶可以通過環回功能或鏈路跟蹤功能來進行故障區間的定位。當維護域內的多個MEP在發送CCM報文時,就實現了多點到
多點之間的鏈路檢測。

4. CCM終結

CCM由MEP產生也由MEP終結。當MEP接收到大于自身級別的CCM時,繼續轉發該CCM;當MEP接收到小于或等于自身級別的CCM時,不再轉發該CCM,以確保低級別MD內的CCM不會擴散到高級別MD中。


環回功能(LB)

環回功能即802.1ag MAC Ping功能與IP層的Ping類似,用于驗證本地設備與遠端設備之間的連接狀態。

由MEP發起,目的節點可以是同一MA內的或不同MA內的,與發起節點級別相同的MEP或MIP。指定地址的MP收到LBM(Loopback Message)后,將向源MEP回應LBR(Loopback Reply)。故障位置前的MP能夠響應環回消息,而故障位置后的MP不能夠響應環回消息,從而實現故障的定位。LBM和LBR均為單播報文。

下面以圖3為例,介紹環回功能實現的具體過程。

圖3  環回功能示意圖

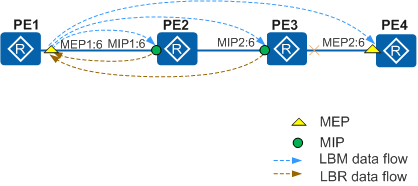

PE1和PE4之間建立端到端的CFM,MD的級別為6,PE2和PE3設備上存在兩個級別為6的MIP節點。當發現PE1到PE4之間鏈路故障或者通過CC檢測到PE1到PE4之間鏈路發生故障時,可以采用如圖4所示的方式定位故障點。

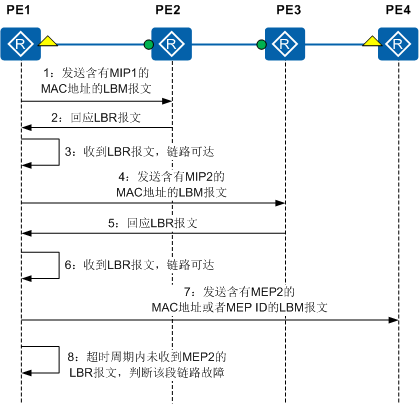

圖4  環回功能流程示意圖






另外,發起端MEP1還可以根據802.1ag MAC Ping操作時的回顯結果,計算出網絡的時延;或者發起端發送多個LBM,觀察LBR的返回情況,從而了解網絡的丟包情況。

鏈路跟蹤功能(LT)

鏈路跟蹤功能即802.1ag MAC Trace與Traceroute類似,用于確定源端到目的維護端點的路徑。

由MEP發起,目的節點可以是同一MA內的或不同MA內的,與發起節點級別相同的MEP或MIP。源端MEP構造LTM消息幀,發送到目的MP。在轉發到目的MEP或者MIP的過程中,MIP會回復LTR,同時轉發LTM,到達目的MEP則終止LTM的轉發同時回復LTR。這樣,遠端MEP就會得到整個路徑的信息。LTM是組播報文,LTR是單播報文。

圖5  鏈路跟蹤功能示意圖

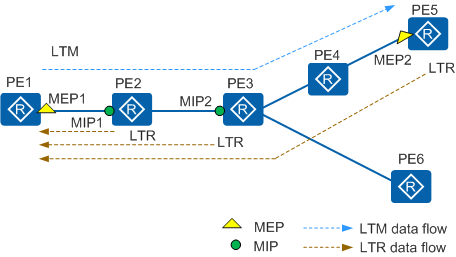

下面以圖5為例,介紹鏈路跟蹤功能實現的具體過程。

1. MEP1向MEP2發送LTM(Linktrace Message)消息。LTM消息中包含有TTL(Time to Live)和目的節點MEP2的MAC地址。

2. 當LTM到達MIP1時,MIP1將LTM中的TTL字段的值減1,若此值為0不再轉發,否則繼續轉發該LTM。同時向MEP1回復LTR(Linktrace Reply)。LTR中還攜帶了分析報文路徑的轉發信息和收到的LTM報文的TTL字段。

3. MIP2和MEP2收到LTM后,會做和MIP1相同的處理。但是,由于根據LTM中攜帶的目的節點MAC地址MEP2可以判斷出自己是LTM的目的節點,因此MEP2不會再轉發該LTM。

4. MEP1接收到MIP1、MIP2、MEP2回復的LTR后,根據LTR攜帶的信息即可得到從MEP1到MEP2的轉發路徑。

如果MEP1到MEP2之間的路徑有故障,則故障點下游的MEP或MIP將無法收到LTM,也不會回復LTR,可據此判定故障點的位置。例如當MEP1到MIP2之間的路徑正常,而MIP2和MEP2之間的路徑有故障時,MEP1可以收到MIP1、MIP2回復的
LTR,但收不到MEP2回復的LTR,于是可判定MIP2和MEP2之間的鏈路或設備有故障。

艾銻無限科技專業:IT外包、企業外包、北京IT外包、桌面運維、弱電工程、網站開發、wifi覆蓋方案,網絡外包,網絡管理服務,網管外包,綜合布線,服務器運維服務,中小企業it外包服務,服務器維保公司,硬件運維,網站運維服務

以上文章由北京艾銻無限科技發展有限公司整理
