網絡運維|訪問控制列表ACL
大家好，我是一枚從事IT外包的網絡運維工程師，今天和大家聊點安全方面的技術，這次咱們就聊一聊訪問控制列表ACL。
ACL簡介
介紹ACL的定義和作用。定義
訪問控制列表ACL（Access Control List）是由一條或多條規則組成的集合。所謂規則，是指描述報文匹配條件的判斷語句，這些條件可以是報文的源地址、目的地址、端口號等。ACL本質上是一種報文過濾器，規則是過濾器的濾芯。設備基于這些規則進行報文匹配，可以過濾出特定的報文，并根據應用ACL的業務模塊的處理策略來允許或阻止該報文通過。
目的
隨著網絡的飛速發展，網絡安全和網絡服務質量QoS（Quality of Service）問題日益突出。- 企業重要服務器資源被隨意訪問，企業機密信息容易泄露，造成安全隱患。
- Internet病毒肆意侵略企業內網，內網環境的安全性堪憂。
- 網絡帶寬被各類業務隨意擠占，服務質量要求最高的語音、視頻業務的帶寬得不到保障，造成用戶體驗差。
通過ACL可以實現對網絡中報文流的精確識別和控制，達到控制網絡訪問行為、防止網絡攻擊和提高網絡帶寬利用率的目的，從而切實保障網絡環境的安全性和網絡服務質量的可靠性。

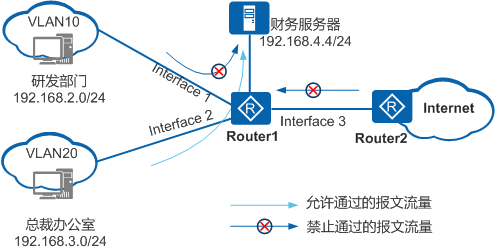

圖1是一個典型的ACL應用組網場景。
圖1 ACL典型應用場景
- 某企業為保證財務數據安全，禁止研發部門訪問財務服務器，但總裁辦公室不受限制。實現方式：
- 保護企業內網環境安全，防止Internet病毒入侵。實現方式：
ACL的基本原理
ACL由一系列規則組成，通過將報文與ACL規則進行匹配，設備可以過濾出特定的報文。ACL的組成

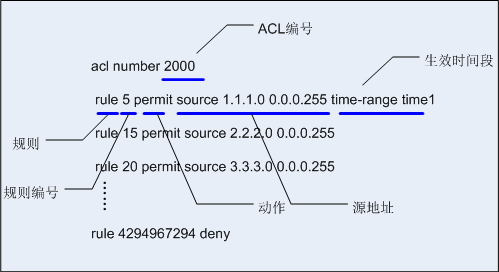

一條ACL的結構組成，如圖2所示。圖2 ACL的結構組成
- ACL編號：用于標識ACL，表明該ACL是數字型ACL。
除了可以通過ACL編號標識ACL，設備還支持通過名稱來標識ACL，就像用域名代替IP地址一樣，更加方便記憶。這種ACL，稱為命名型ACL。
命名型ACL實際上是“名字+數字”的形式，可以在定義命名型ACL時同時指定ACL編號。如果不指定編號，則由系統自動分配。
-
規則：即描述報文匹配條件的判斷語句。
- 規則編號：用于標識ACL規則。可以自行配置規則編號，也可以由系統自動分配。
- 動作：包括permit/deny兩種動作，表示允許/拒絕。
- 匹配項：ACL定義了極其豐富的匹配項。除了圖2中的源地址和生效時間段，ACL還支持很多其他規則匹配項。例如，二層以太網幀頭信息（如源MAC、目的MAC、以太幀協議類型）、三層報文信息（如目的地址、協議類型）以及四層報文信息（如TCP/UDP端口號）等。
ACL的匹配機制

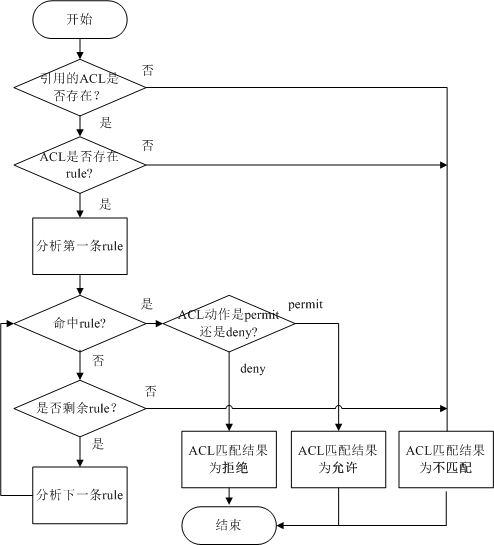

設備將報文與ACL規則進行匹配時，遵循“一旦命中即停止匹配”的機制，如圖3所示。圖3 ACL的匹配機制
- 如果ACL不存在，則返回ACL匹配結果為：不匹配。
-
如果ACL存在，則查找設備是否配置了ACL規則。
- 如果規則不存在，則返回ACL匹配結果為：不匹配。
-
如果規則存在，則系統會從ACL中編號最小的規則開始查找。
- 如果匹配上了permit規則，則停止查找規則，并返回ACL匹配結果為：匹配（允許）。
- 如果匹配上了deny規則，則停止查找規則，并返回ACL匹配結果為：匹配（拒絕）。
- 如果未匹配上規則，則繼續查找下一條規則，以此循環。如果一直查到最后一條規則，報文仍未匹配上，則返回ACL匹配結果為：不匹配。
- 匹配（命中規則）：指存在ACL，且在ACL中查找到了符合匹配條件的規則。
- 不匹配（未命中規則）：指不存在ACL，或ACL中無規則，再或者在ACL中遍歷了所有規則都沒有找到符合匹配條件的規則。
