最近實施了一個無線覆蓋的項目，現將項目情況整理出來供大家參考。根據我司實地調查xx集團總部廠區宿舍樓的布局特點，依據無線網絡需求和無線網絡設計原則，結合無線覆蓋系統技術和產品的特點，施工方案設計如下：

1、無線覆蓋網絡結構示意圖

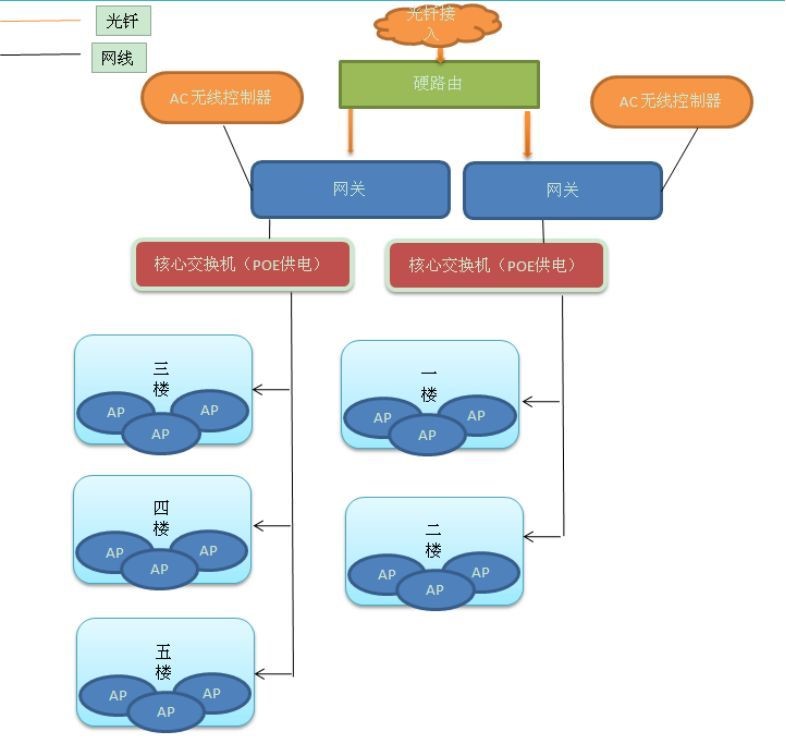

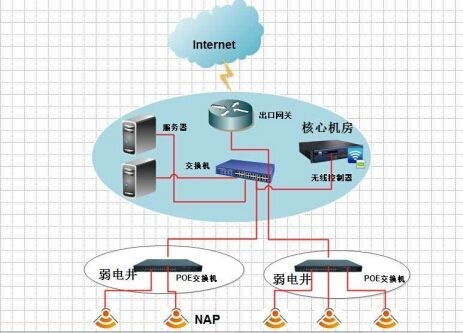

結合用戶無線網絡需求情況以及無線覆蓋自身技術特點，為了滿足用戶構建一個高速、穩定、安全、可靠、易于管理的無線接入網絡的需求，本設計方案按照AP+AC的結構化無線網絡解決方案進行設計。網絡拓撲原理如下： 2、無線覆蓋實際拓撲圖（宿舍樓） 3、無線設備點位設計
實際部署方式需要根據現場實際勘測、信號測試情況，無線網絡采取蜂窩式部署方式。

xx總部宿舍樓：
暫定部署按7800平方米覆蓋，宿舍人數較多每150-300平方米需要一個AP,預計總AP數量約為28個：

序號	設備類型	放置區域	設備數量
1	無線接入點AP	宿舍走廊頂部	42
2	POE交換機	隱蔽處 （協商隱蔽處）	6
3	網關（認證服務器）	機房（協商隱蔽處）	5
4	AC（控制器）	機房（協商隱蔽處）	5
5	硬路由	機房	1

4、AP 點位圖（每層宿舍樓）

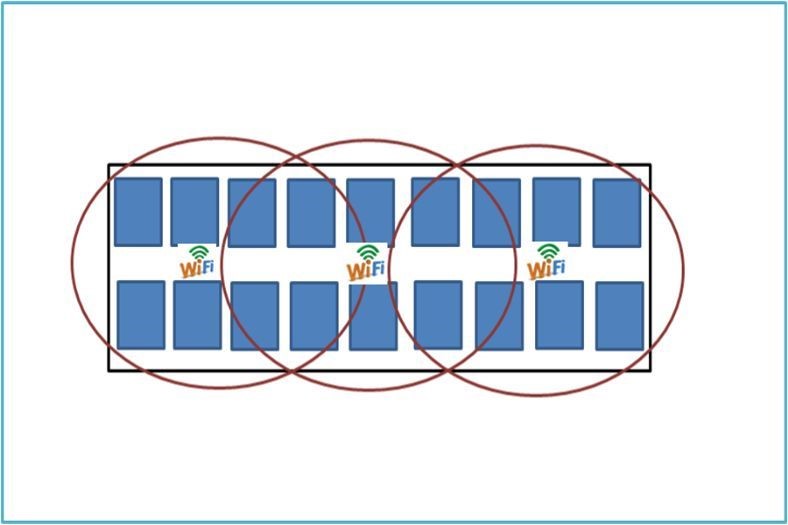

根據覆蓋區域面積要求，AP點施工規劃圖如下（實際施工中可能會此規劃圖稍有偏差，具體方案以現場施工要求和條件為準）：
5、弱電施工布線圖（均采用無插座POE供電，安全可靠）
6.設計依據
網絡標準：支持IEEE802.11n，IEEE802.11g，IEEE802.11b，IEEE 802.3u，IEEE13802.3af；
ü 傳輸速率：300M： -65dBm@10% PER；150M： -68dBm@10% PER； 108M：
-70dBm@10% PER；54M：-72dBm@10% PER11M：-85dBm@8% PER；6M：
-88dBm@10% PER；1M：-90dBm@8% PER；
ü 介質訪問協議： CSMA/CA， TCP/IP， IPX/SPX， NetBEUI， DHCP， NDIS3， NDIS4，
NDIS5l
ü 調制：DBPSK、DQPSK、CCK、OFDM、16-QAM、64-QAM

7.無線覆蓋技術指標
待覆蓋區域內95％以上的位置，信號場強大于等于-75dBm；
WIFI 覆蓋區域內 99%的區域的 WIFI 的接入成功率大于 95%；單 AP 并發用戶數不低于 30 人/臺；天線口的出口功率控制在 10-15dBm 為宜，最大不超過 15dBm（有室內分布系統時需有此指標） ，放裝 AP 設備輸出射頻功率小于 20dBm；

8.設備選型情況
AP 選用室內放裝型設備、內置天線，不建設分布系統，設備射頻輸出功率為100mW，采用 POE 供電；所有 AP接入有線匯聚到交換機；

9.系統支持并發用戶數
在本次WIFI 工程：
(1) 覆蓋區域網絡 AP 數量：每層宿舍樓3個AP。
(2) 每 AP 最佳并發接入用戶數30 個左右；單 AP 可關聯用戶數 64 個。

10.信道規劃

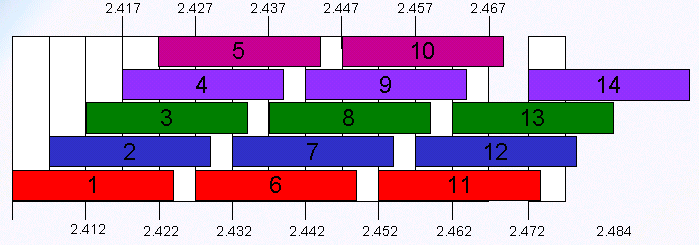

按照802.11bgn 協議規定，WIFI 工作頻段帶寬為 83.5MHz，劃分為 14 個子頻道，每個子頻道帶寬為 22MHz。子頻道分配如下圖所示：

如圖所示，在多個頻道同時工作的情況下，為保證頻道之間不相互干擾，要求兩個頻道的中心頻率間隔不能低于25MHz。在一個覆蓋區內，直序擴頻技術最多可以提供 3 個不 重疊的頻道同時工作。
因此，頻點分配原則如下：
原則上采用同一頻點組中的3 個不重疊頻點（如，1、6、11）進行頻點規劃；
相鄰覆蓋區域的AP 不使用相同頻點；
相同頻點通過間隔較遠距離或者建筑隔斷增加同頻隔離度，避免同頻干擾；在容量極高區域，可采用1、3、6、8、11、13 頻點的緊湊復用，提高區域內的承載容量，必須詳細提供各個 AP 的覆蓋區域以及模測效果，說明已采用避免干擾的布點及規劃。

11.設備安裝要求

11.1 網關、交換機、AC的具體安裝要求
(1)必須按照設計要求，安裝在樓宇的 WIFI 設備機箱（機房）內且遠離強電、強磁及腐蝕物質的位置；
(2) 機箱（或機房）周圍不得堆放易燃材料，溫度、濕度應滿足設備的正常工作要求；
(3)直接從機箱（機房）內 220V 交流電源取電，電源線應與數據線纜保持一定距離，不得交叉、混纏；
(4) 交換機安裝于集裝架內或者安裝在鐵箱中掛在墻上，機架應牢固地安裝在地面或者掛墻；
(5) 與各設備連接跳線尚未接入時，應先用膠布包好，注意防潮；
(6) 各引入線纜標簽應牢固、明晰，不得混淆；
(7) 設備、機箱（機架）和機房線纜應擦拭干凈；
(8)保持設備整潔；
(9)本次工程所有光纖收發器、POE 供電交換機安裝在合適位置。

11.2 AP 設備的安裝要求
(1) 內置天線的 AP，應嚴格按照設計文件要求的位置，安裝在房間或走廊的吊頂下或墻面上；
(2) AP 應良好固定，安裝朝向應符合內置天線極化方式要求，并滿足設計文件的覆蓋要求；
(3) AP 安裝時應保證整齊、美觀，不破壞室內的整體環境；
(4) AP 的供電由 PoE 通過雙絞線纜獲取，也可通過專用變壓器就近接交流 220V 電源供電，電源線應與數據線纜保持不小于 130mm 距離；
(5) 引入 AP 的線纜，應與 AP 良好連接，不得松脫，并注意接頭處用防水膠布纏扎、 防護，注意防潮、防塵；
(6) 安裝 AP 后應用抹布擦拭，保證 AP 的清潔。

11.3 雙絞網線線安裝要求
(1) WIFI 系統布放的雙絞線主要在建筑物的豎井和天花吊頂中布放；
(2)在線纜引入口采用 PVC 軟管防護，并進行防水處理，每根管中穿線不得多于 6 根；
(3)布放應平直、美觀，不得產生扭絞、打圈等現象，不應受到外力的擠壓和損傷； 布放時兩端應保證有 1～3m 的冗余，以便于接線作業；
(4)需要彎曲布放時，要求彎角圓滑、美觀，其彎曲半徑應保證≥電纜外徑的 8～10 倍。
(5)廠區內每個宿舍樓需要安裝兩個光纖接口。分別安于每棟樓層的2樓和4樓商定位置。
(6)跨樓層的雙絞網線根據美佳公司相關要求走宿舍樓外墻壁。
(7)所選用雙絞線均為放水，放靜電，絕緣，耐火材料。

12.施工注意事項
(1)施工期間不能影響職工的生活休息，必須遵守美佳集團的相關安全管理規定。
(2)有權對乙方工程施工工作進行監督。
(2)在設備的安裝、調測及開通期間，甲方應提供必要的配合，保證施工的完成。
