GRE over IPSec隧道

兩端設備之間傳輸的數據（如組播數據）無法直接用IPSec封裝的時候，可先對數據進行GRE封裝，再進行IPSec加密。

組網需求

如圖10-29所示，網絡A和網絡B通過USG_A和USG_B連接到Internet。USG_A和USG_B之間建立GRE over IPSec隧道。
網絡環境描述如下：

網絡A屬于10.1.1.0/24子網，與USG_A的GigabitEthernet 0/0/1接口連接。
網絡B屬于192.168.1.0/24子網，與USG_B的GigabitEthernet 0/0/1接口連接。
USG_A和USG_B相互路由可達。

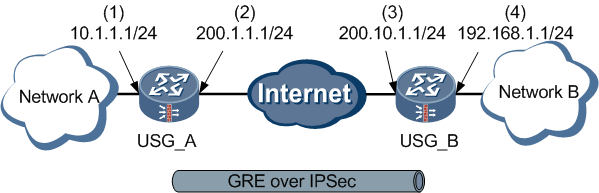

圖10-29 配置GRE over IPSec組網圖

配置思路

對于USG_A和USG_B，配置思路相同。如下：

完成接口基本配置。
分別創建GRE隧道接口，并配置GRE隧道接口的IP地址、源地址和目的地址。
開啟本地策略和轉發策略。
配置靜態路由，將出接口指定為GRE隧道接口，將流量引入到隧道中。
配置IPSec隧道。包括配置IPSec策略的基本信息、配置待加密的數據流和配置安全提議等。

操作步驟

配置USG_A。
1. 配置接口基本參數。
  1. 選擇“網絡 > 接口 > 接口”。
  2. 在“接口列表”中，單擊GE0/0/1對應的。
  3. 在“修改GigabitEthernet”界面中，配置如下：
    - 安全區域：trust
    - IP地址：10.1.1.1
    - 子網掩碼：255.255.255.0

其他配置項采用缺省值。

單擊“應用”。
在“接口列表”中，單擊GE0/0/2對應的。
在“修改GigabitEthernet”界面中，配置如下：
- 安全區域：untrust
- IP地址：200.1.1.1
- 子網掩碼：255.255.255.0

其他配置項采用缺省值。

單擊“應用”。
配置GRE隧道接口。

說明：
GRE隧道接口可以加入到任意一個安全區域。當GRE隧道接口和源端接口（源端地址所屬的接口）不在同一安全區域中時，需要配置轉發策略，使兩個安全區域能夠互相訪問。

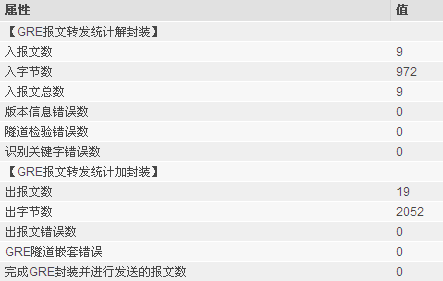

選擇“VPN > GRE > GRE”。
在“GRE接口列表”中，單擊“新建”。

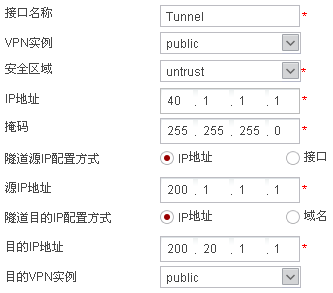

配置GRE隧道接口參數，如圖10-30所示。

圖10-30 在USG_A上配置GRE隧道接口

對于USG系列，配置域間包過濾，以保證網絡基本通信正常。對于USG BSR/HSR系列，不需要執行此步驟。
1. 配置Local安全區域和Untrust安全區域之間的安全策略。
  1. 選擇“防火墻 > 安全策略 > 本地策略”。
  2. 在“本地策略”中單擊“新建”。配置如下參數：
    - 源安全區域：untrust
    - 源地址：200.10.1.0/24
    - 動作：permit
  3. 單擊“應用”。
2. 配置Trust安全區域和Untrust安全區域之間的安全策略。
  - 選擇“防火墻 > 安全策略 > 轉發策略”。
  - 在“轉發策略列表”中單擊“新建”。配置如下參數。
    - 源安全區域：trust
    - 目的安全區域：untrust
    - 源地址：10.1.1.0/24
    - 目的地址：192.168.1.0/24
    - 動作：permit
  - 單擊“應用”。
  - 選擇“防火墻 > 安全策略 > 轉發策略”。
  - 在“轉發策略列表”中單擊“新建”。配置如下參數。
    - 源安全區域：untrust
    - 目的安全區域：trust
    - 源地址：192.168.1.0/24
    - 目的地址：10.1.1.0/24
    - 動作：permit
  - 單擊“應用”。
配置USG_A到網絡B的靜態路由，出接口為GRE隧道接口。
1. 選擇“路由 > 靜態 > 靜態路由”。
2. 在“靜態路由列表”中，單擊“新建”。
3. 在“新建靜態路由”界面中，配置如下：
  - 目的地址：192.168.1.0
  - 掩碼：255.255.255.0
  - 接口：Tunnel

其他配置項采用缺省值。

單擊“應用”。
配置USG_A的IPSec隧道。
1. 選擇“VPN > IPSec > IPSec”，單擊“新建”，選擇“場景”為“點到點”。
2. 配置USG_A的IPSec策略基本信息，并指定對端網關，預共享密鑰為abcde。
3. 在“待加密的數據流”中單擊“新建”，按如下數據增加一條數據流規則。
4. 展開“安全提議”中的“高級”，按如下參數配置IPSec安全提議。

本例中所使用的安全提議參數全部為缺省配置，用戶可以直接使用而不用逐一對照配置。如果實際應用場景中對安全提議參數有明確要求時，可以對安全提議參數進行修改，且隧道兩端所使用的安全提議配置必須相同。

單擊“應用”。完成USG_A的配置。

配置USG_B。
1. 配置接口基本參數。
  1. 選擇“網絡 > 接口 > 接口”。
  2. 在“接口列表”中，單擊GE0/0/1對應的。
  3. 在“修改GigabitEthernet”界面中，配置如下：
    - 安全區域：trust
    - IP地址：192.168.1.1
    - 子網掩碼：255.255.255.0

其他配置項采用缺省值。

單擊“應用”。
在“接口列表”中，單擊GE0/0/2對應的。
在“修改GigabitEthernet”界面中，配置如下：
- 安全區域：untrust
- IP地址：200.10.1.1
- 子網掩碼：255.255.255.0

其他配置項采用缺省值。

單擊“應用”。
配置GRE隧道接口。

說明：
GRE隧道接口可以加入到任意一個安全區域。當GRE隧道接口和源端接口（源端地址所屬的接口）不在同一安全區域中時，需要配置域間包過濾，使兩個安全區域能夠互相訪問。

選擇“VPN > GRE > GRE”。
在“GRE接口列表”中，單擊“新建”。

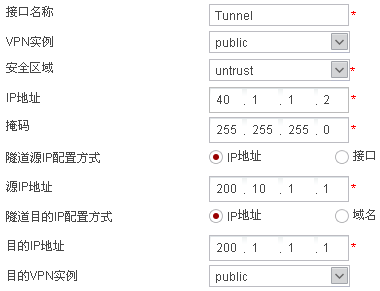

配置GRE隧道接口參數，如圖10-31所示。

圖10-31 在USG_B上配置GRE隧道接口

對于USG系列，配置域間包過濾，以保證網絡基本通信正常。對于USG BSR/HSR系列，不需要執行此步驟。
1. 配置Local安全區域和Untrust安全區域之間的安全策略。
  - 選擇“防火墻 > 安全策略 > 本地策略”。
  - 在“本地策略”中單擊“新建”。配置如下參數：
    - 源安全區域：untrust
    - 源地址：200.1.1.0/24
    - 動作：permit
  - 單擊“應用”。
2. 配置Trust安全區域和Untrust安全區域之間的安全策略。
  - 選擇“防火墻 > 安全策略 > 轉發策略”。
  - 在“轉發策略列表”中單擊“新建”。配置如下參數。
    - 源安全區域：trust
    - 目的安全區域：untrust
    - 源地址：192.168.1.0/24
    - 目的地址：10.1.1.0/24
    - 動作：permit
  - 單擊“應用”。
  - 選擇“防火墻 > 安全策略 > 轉發策略”。
  - 在“轉發策略列表”中單擊“新建”。配置如下參數。
    - 源安全區域：untrust
    - 目的安全區域：trust
    - 源地址：10.1.1.0/24
    - 目的地址：192.168.1.0/24
    - 動作：permit
  - 單擊“應用”。
配置USG_B到網絡A的靜態路由，出接口為GRE隧道接口。
1. 選擇“路由 > 靜態 > 靜態路由”。
2. 在“靜態路由列表”中，單擊“新建”。
3. 在“新建靜態路由”界面中，配置如下：
  - 目的地址：10.1.1.0
  - 掩碼：255.255.255.0
  - 接口：Tunnel

其他配置項采用缺省值。

單擊“應用”。
配置USG_B的IPSec隧道。
1. 選擇“VPN > IPSec > IPSec”，單擊“新建”，選擇“場景”為“點到點”。
2. 配置USG_B的IPSec策略基本信息，并指定對端網關，預共享密鑰為abcdde。
3. 在“待加密的數據流”中單擊“新建”，按如下數據增加一條數據流規則。
4. 展開“安全提議”中的“高級”，按如下參數配置IPSec安全提議。
