通過SSL VPN進行端口轉發

端口轉發業務是提供基于TCP的應用程序的安全接入，是一種非Web的應用方式。端口轉發在應用級對用戶訪問進行控制，控制是否提供各種應用的服務，如：Telnet、遠程桌面、FTP、Email等服務。

前提條件

已加載License文件，且USG可以正常訪問內網資源。
 說明：
本舉例中USG和內網服務器的IP地址在同一網段。如果不在同一網段，請務必保證USG的內網接口與內網服務器路由可達，確保業務的連通性。

組網需求

如圖10-83所示，USG作為企業網絡的出口網關連接Internet。企業內部有一臺FTP服務器（IP地址為192.168.1.30/24）和一臺用于Telnet的網絡設備（IP地址為192.168.1.20/24）。
具體需求如下：

• 一部分員工能夠在外網訪問內網的FTP服務器；一部分員工能夠在外網Telnet內網的網絡設備。
• 企業通過LDAP服務器對訪問內網資源的員工進行認證授權。

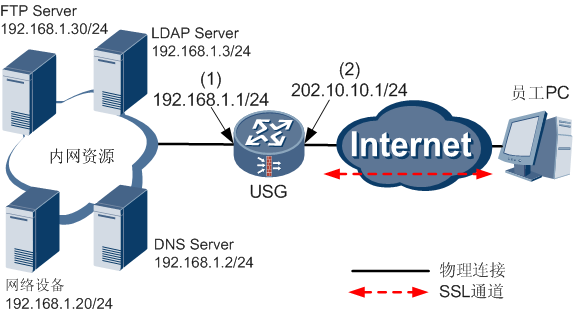

圖10-83  端口轉發組網圖

配置思路

1. 在USG創建一個名為test的虛擬網關，外網用戶可通過此虛擬網關訪問企業內網的資源。虛擬網關的IP地址為202.10.10.1/24。
2. 配置內網的DNS服務器地址和域名，使用戶可通過域名訪問虛擬網關的業務。
3. 配置端口轉發功能，添加FTP服務和Telnet服務。
4. 在LDAP服務器上建立兩個組，在組group1內添加需要訪問FTP服務器的用戶，在組group2內添加需要Telnet網絡設備的用戶。
5. 配置LDAP認證授權功能，搜索組group1和group2。
6. 配置組策略，允許組group1的用戶訪問FTP服務器，允許組group2的用戶Telnet網絡設備。
7. 配置用戶目的IP策略默認行為為“限制”，限制用戶訪問其他內網資源。

操作步驟

1. 配置接口基本參數。
   1. 選擇“網絡 > 接口 > 接口”。
   2. 選擇“接口”頁簽。
   3. 在“接口列表”中，單擊GE0/0/1對應的。
   4. 在“修改GigabitEthernet”界面中，配置如下：
      • 安全區域：trust
      • IP地址：192.168.1.1
      • 子網掩碼：255.255.255.0

其他配置項采用缺省值。

5. 單擊“應用”。
6. 在“接口列表”中，單擊GE0/0/2對應的。
7. 在“修改GigabitEthernet”界面中，配置如下：
   • 安全區域：untrust
   • IP地址：202.10.10.1
   • 子網掩碼：255.255.255.0

其他配置項采用缺省值。

8. 單擊“應用”。

2. 對于USG系列，配置域間包過濾，以保證網絡基本通信正常。對于USG BSR/HSR系列，不需要執行此步驟。
   1. 配置Local安全區域和Untrust安全區域之間的安全策略。
      1. 選擇“防火墻 > 安全策略 > 本地策略”。
      2. 在“對設備訪問控制列表”中，單擊“Untrust”下的“默認”所在行的。
      3. 在“修改對設備訪問控制”界面中，選擇“動作”為“permit”。
      4. 單擊“應用”。

配置Trust安全區域和Untrust安全區域之間的安全策略。

1. 選擇“防火墻 > 安全策略 > 轉發策略”。
2. 在“轉發策略列表”中，單擊“untrust->trust”下的“默認”所在行的。
3. 在“修改轉發策略”界面中，選擇“動作”為“permit”。
4. 單擊“應用”。
5. 在“轉發策略列表”中，單擊“trust->untrust”下的“默認”所在行的。
6. 在“修改轉發策略”界面中，選擇“動作”為“permit”。
7. 單擊“應用”。

創建虛擬網關。

選擇“VPN > SSL VPN > 虛擬網關管理”。

單擊“新建”。

配置虛擬網關參數。

單擊“應用”。

配置端口轉發資源。

選擇“VPN > SSL VPN > 虛擬網關列表”。

在“虛擬網關列表”導航樹中選擇“虛擬網關列表 > test > 端口轉發”。

選中“啟用端口轉發功能”前的復選框。

選中“客戶端自動啟用”、“保持連接”前的復選框。

 說明：

啟用端口轉發的保持連接功能后，客戶端會定時向網關發送報文，確保客戶端和虛擬網關的端口轉發連接不會因為SSL會話超時而斷開。

單擊“新建”，配置端口轉發資源FTP服務。

單擊“應用”。

重復上述配置步驟，配置端口轉發資源Telnet服務。

配置LDAP認證授權方式。

在“虛擬網關列表”導航樹中選擇“虛擬網關列表 > test > 認證授權配置”。

在“認證授權配置”界面中，選擇“認證授權方式”頁簽。

單擊優先級“1”對應的操作，選擇認證授權方式。

單擊。

選擇“認證授權服務器配置”頁簽，在“LDAP服務器”區域框中，配置LDAP服務器。

 注意：

需要在LDAP服務器和USG上配置相同的LDAP服務器參數。LDAP服務器上的配置請參見LDAP服務器的相關文檔。

單擊“應用”。

在“虛擬網關列表”導航樹中選擇“虛擬網關列表 > test > 外部組配置”。

選擇“LDAP組信息管理”頁簽。

單擊“新建”，配置LDAP組搜索條件，搜索組group1。

 注意：

在LDAP服務器上建立兩個組，在組group1內添加需要訪問FTP服務器的用戶，在組group2內添加需要Telnet網絡設備的用戶。具體配置步驟請參見LDAP服務器的相關文檔。

單擊“搜索”，搜索得到組group1。

單擊“新建”，配置LDAP組搜索條件，搜索組group2。

單擊“搜索”，搜索得到組group2。

配置LDAP組策略。

在“虛擬網關列表”導航樹中選擇“虛擬網關列表 > test > 策略配置”。

選擇“組策略”頁簽，單擊組名group1對應的。

單擊“新建”，配置組策略，允許LDAP組group1的用戶訪問資源FTP Server。

單擊“應用”。

單擊組名group2對應的。

單擊“新建”，配置組策略，允許LDAP組group2的用戶Telnet網絡設備。

單擊“應用”。

配置用戶目的IP策略默認行為為“限制”，限制用戶訪問其他內網資源。

在“虛擬網關列表”導航樹中選擇“虛擬網關列表 > test > 策略配置”。

選擇“策略默認行為”頁簽，配置用戶目的IP策略默認行為。

單擊“應用”。

結果驗證

1. 企業員工在外部網絡的IE瀏覽器中輸入https://202.10.10.1，進入虛擬網關登錄界面。
2. 輸入用戶名和密碼（已在LDAP服務上配置），單擊“登錄”，登錄虛擬網關,在端口轉發區域框下可以看到端口轉發的資源。
3. • 組group1內的用戶可以看到名為“FTP”的端口轉發資源。
   • 組group2內的用戶可以看到名為“TELNET”的端口轉發資源。
4. group1組內的用戶可以使用FTP工具可以登錄IP地址為192.168.1.30/24的FTP服務器；group2組內的用戶可以使用Telnet工具訪問內網IP地址為192.168.1.20的網絡設備。
