基于IP地址的轉發策略

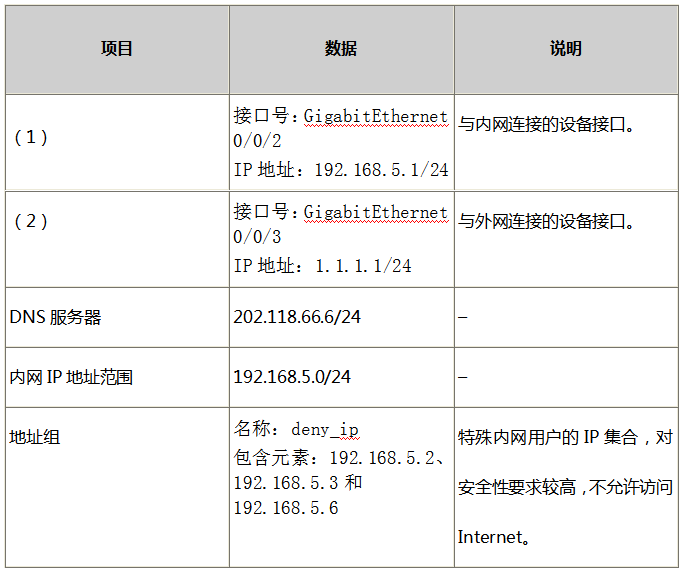

介紹最基本的通過IP地址控制訪問權限的舉例。組網需求
在某企業中允許192.168.5.0/24網段的用戶訪問Internet，但是在此網段中192.168.5.2、192.168.5.3和192.168.5.6的這幾臺PC對安全性要求較高，不允許上網，如圖7-3所示。并且要求對用戶所訪問的網站進行控制，不允許訪問P2P類網站。

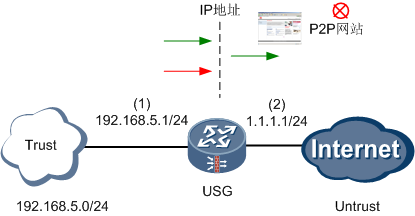

圖7-3 基于IP地址的域間轉發策略
配置思路
1. 轉發策略規劃。需求是需要允許192.168.5.0/24這個大范圍的網段通過，然后拒絕這個范圍內的幾個特殊IP。這樣需要配置2條轉發策略，由于策略的匹配順序默認與配置順序一致，因此必須先配置拒絕特殊IP通過的轉發策略，然后再配置允許整個網段通過的轉發策略。如果配置反了，幾個特殊的IP就會先匹配上大范圍的策略通過防火墻了，不會再繼續匹配下邊的特殊策略了。
2. 地址組規劃和配置。
需求中是通過IP地址控制訪問權限，那么需要在轉發策略中指定IP地址作為匹配條件。對于連續的地址段可以在策略中直接配置，但是對于零散的地址建議配置為地址組，對地址組進行統一控制，而且也方便被其他策略復用。所以在本例中可以將幾個特殊的IP地址配置成一個地址組。
地址組配置的菜單路徑為：“防火墻 > 地址 > 地址組”。
3. 配置Web過濾策略，限制可以訪問的網站。
配置Web過濾前首先應該啟用UTM功能。啟用UTM功能的菜單路徑為：“UTM > 基本配置 > 基本配置”。
Web過濾策略配置的菜單路徑為：選擇“UTM > Web過濾”。
4. 轉發策略配置。
轉發策略配置的菜單路徑為：“防火墻 > 安全策略 > 轉發策略”。
說明：
· 本例只給出轉發策略的配置步驟，實際內網訪問Internet還需要配置NAT，注意配置轉發策略時指定的源IP地址是NAT轉換前的實際內網IP地址。
· 內網PC上需要配置網關，本例中網關為接口(1)，即GigabitEthernet 0/0/2的接口IP地址。
· USG上需要在“路由 > 靜態 > 靜態路由”中配置缺省路由。
· 如果局域網使用二層接口卡的LAN口接入，需要將物理口加入VLAN并配置Vlanif。此時需要將Vlanif接口加入Trust域并配置轉發策略。
操作步驟
1. 配置接口基本參數。a. 選擇“網絡 > 接口 > 接口”。
b. 在“接口列表”中單擊GE0/0/2對應的。
c. 配置接口GigabitEthernet 0/0/2。
配置參數如下：
· 安全區域：trust
· 模式：路由
· 連接類型：靜態IP
· IP地址：192.168.5.1
· 子網掩碼：255.255.255.0
d. 單擊“應用”。
e. 重復上述步驟配置接口GigabitEthernet 0/0/3。
配置參數如下：
· 安全區域：untrust
· 模式：路由
· 連接類型：靜態IP
· IP地址：1.1.1.1
· 子網掩碼：255.255.255.0
2. 配置名稱為deny_ip的地址組，將幾個不允許上網的IP地址加入地址組。
a. 選擇“防火墻 > 地址 > 地址組”。
b. 在“地址組列表”中單擊，進入“新建地址組”界面。
c. 配置地址組的名稱和描述信息。
配置參數如下：
· 名稱：deny_ip
· 描述：特殊內網用戶的IP集合，對安全性要求較高，不允許訪問Internet。
d. 單擊“配置IP地址”右側的，將IP地址192.168.5.2/32加入地址組。
重復該步驟將IP地址192.168.5.3/32和192.168.5.6/32加入地址組，如圖7-4所示。
圖7-4 配置地址組
說明：
使用此功能需要使用License。
如果只需要限制是否可以上網，進行簡單的包過濾，此步驟可以忽略。
a. 啟用UTM功能。
. 選擇“UTM > 基本配置 > 基本配置”，查看“UTM功能”右側的“啟用”復選框是否已經選中，如未選中，則選中該復選框，然后單擊“應用”。
i. 在彈出的對話框中選擇“保存配置并重啟”，單擊“確定”重啟設備。啟用/禁用UTM功能需要重啟設備后才能生效。
a. 配置DNS，用來解析安全服務中心（sec.huawei.com）的域名。
i. 選擇“網絡 > DNS > DNS”。
ii. 在左側輸入IP地址202.118.66.6。
iii. 單擊將202.118.66.6加入服務器列表。
b. 配置URL過濾器。
i. 選擇“UTM > Web過濾 > URL過濾器”。
ii. 單擊。
iii. 配置該URL過濾器的名稱為filter_deny_p2p。
iv. 單擊“應用”。
v. 配置URL過濾器filter_deny_p2p的相關參數如下：
· 默認動作：允許
· 只選中“啟用預定義分類過濾”復選框
· 單擊“分類名稱”P2P對應，將P2P分類的處理動作切換為阻斷
vi. 單擊“應用”。
c. 配置Web過濾策略。
i. 選擇“UTM > Web過濾 > 策略”。
ii. 在“Web過濾基本配置”界面中選中“URL過濾”的“啟用”復選框。
iii. 配置“Web推送內容”為“對不起，您無權訪問P2P類網站。”。
iv. 單擊“應用”。
v. 在“Web策略列表”中單擊。
vi. 配置策略名稱為deny_p2p。
vii. 單擊“應用”。
viii. 在“URL過濾器”右側的下拉框中選擇filter_deny_p2p。
ix. 單擊“應用”。
1. 配置拒絕特殊地址組deny_ip內IP地址訪問Internet的轉發策略。
a. 選擇“防火墻 > 安全策略 > 轉發策略”。
b. 選擇“轉發策略”頁簽。
c. 在“轉發策略列表”中單擊。
該轉發策略的具體參數配置如圖7-5所示。

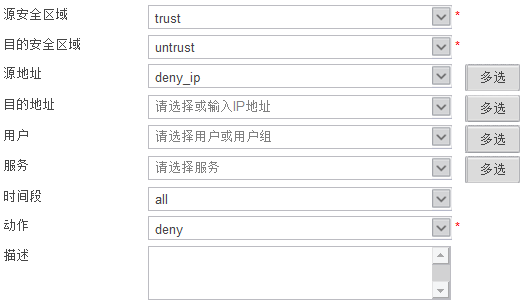

圖7-5 配置阻止地址組deny_ip訪問Internet的轉發策略
2. 配置允許192.168.5.0/24網段訪問Internet的轉發策略，并引用Web過濾策略。
a. 選擇“防火墻 > 安全策略 > 轉發策略”。
b. 選擇“轉發策略”頁簽。
c. 在“轉發策略列表”中單擊。
該轉發策略的具體參數配置如圖7-6所示。

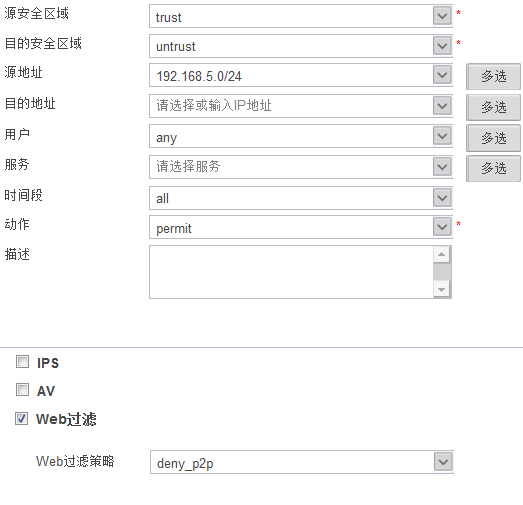

圖7-6 配置允許192.168.5.0/24網段訪問Internet的轉發策略
說明：
缺省情況下，Trust-Untrust域間出方向的缺省包過濾策略為deny，如果之前已經配置了permit請注意配置此步驟。
a. 選擇“防火墻 > 安全策略 > 轉發策略”。
b. 選擇“轉發策略”頁簽。
c. 在“轉發策略列表”中單擊“trust->untrust”下面“默認”對應的
。“trust->untrust”默認轉發策略的配置如圖7-7所示。

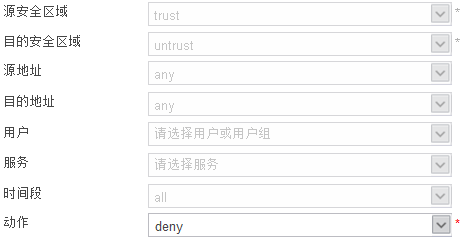

圖7-7 配置“trust->untrust”默認轉發策略為deny
結果驗證
1. 驗證192.168.5.2、192.168.5.3和192.168.5.6這3臺PC訪問Internet是否被拒絕。如果能訪問說明配置錯誤，請檢查轉發策略地址匹配條件是否配置正確、策略配置順序是否正確。如果先配置了允許整個網段訪問Internet的轉發策略，這幾個IP地址就不會匹配到拒絕訪問Internet的策略了。2. 驗證192.168.5.0/24中的其他IP地址是否可以正常訪問Internet。
3. 驗證可以上網的IP地址訪問P2P類網站是否被拒絕。
