基于MAC地址的轉發策略
介紹最基本的通過MAC地址控制訪問權限的舉例。組網需求

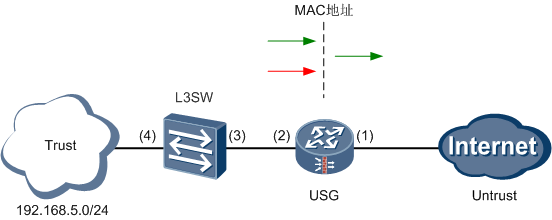

如圖7-8所示，某企業經三層交換機通過USG接入Internet，三層交換機可獲取到企業內網PC的ARP表項。企業員工通過基于全局地址池的DHCP方式分配到動態的IP地址，全局地址池的IP地址范圍是192.168.5.0/24。其中，有三臺PC的MAC地址分別為0025-1185-8C21、0021-97cf-2238以及00e0-4c86-58eb。該企業要求，除這三臺對安全性有較高要求的PC外，其他PC均可訪問Internet。圖7-8 基于IP地址的域間轉發策略
1. 轉發策略規劃。配置思路
需求中要求允許192.168.5.0/24這個IP網段通過防火墻訪問Internet，并拒絕幾個特殊MAC所對應PC訪問Internet。這樣需要配置2條轉發策略，先配置拒絕特殊MAC對應PC發送的數據流通過的轉發策略，再配置允許整個IP網段這個大范圍的數據流通過的轉發策略。如果配置順序相反，指定的幾個特殊MAC地址所對應PC發送的數據流就會先匹配上針對整個IP網段數據流的策略而通過防火墻，不會再繼續匹配后配置的針對特殊MAC地址的轉發策略。2. 地址組規劃和配置。

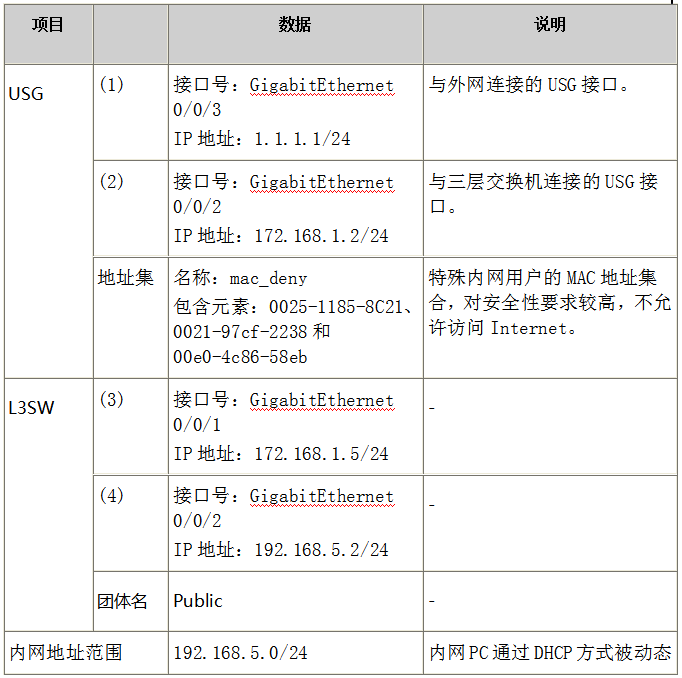

需求中是通過MAC地址控制訪問權限，那么需要在轉發策略中指定MAC地址作為匹配條件。建議將零散的MAC地址配置為一個地址組，可實現對零散MAC地址的統一控制，也方便被其他策略復用。所以在本例中可以將幾個特殊的MAC地址0025-1185-8C21、0021-97cf-2238和00e0-4c86-58eb配置成一個名為mac_deny的地址組。
地址組配置的菜單路徑為：“防火墻 > 地址 > 地址組”。
3. 轉發策略配置。
轉發策略配置的菜單路徑為：“防火墻 > 安全策略 > 轉發策略”。
說明：
· 本例只給出轉發策略的配置步驟，實際內網訪問Internet還需要配置NAT，注意配置轉發策略時指定的源IP地址是NAT轉換前的實際內網IP地址。
· 內網PC上需要配置網關，本例中是接口（4），即三層交換機GigabitEthernet 0/0/2接口的IP地址。
· USG上需要在“路由 > 靜態 > 靜態路由”中配置缺省路由，下一跳為172.168.1.5/24。
操作步驟
1. 配置三層交換機的SNMP選項，包括開啟SNMP Agent服務以及配置團體名等。說明：
三層交換機需要支持SNMP協議的v2c版本，否則不支持跨三層MAC地址識別。
此步操作需要在三層交換機上執行。如果三層交換機本身已經支持并完成了SNMP選項的配置，請直接在USG上進行如下配置。
2. 配置接口基本參數。
a. 選擇“網絡 > 接口 > 接口”。
b. 在“接口列表”中單擊GE0/0/2對應的
。c. 配置接口GigabitEthernet 0/0/2。
配置參數如下：
· 安全區域：trust
· 模式：路由
· 連接類型：靜態IP
· IP地址：172.168.1.2
· 子網掩碼：255.255.255.0
d. 單擊“應用”。
e. 重復上述步驟配置接口GigabitEthernet 0/0/3。
配置參數如下：
· 安全區域：untrust
· 模式：路由
· 連接類型：靜態IP
· IP地址：1.1.1.1
· 子網掩碼：255.255.255.0
3. 開啟跨三層MAC地址識別功能，并指定目標三層交換機的IP地址為172.168.1.5/24，團體名為public。
a. 選擇“系統 > 配置 > 跨三層MAC識別”。
b. 勾選“跨三層MAC識別”右側的“啟用”。

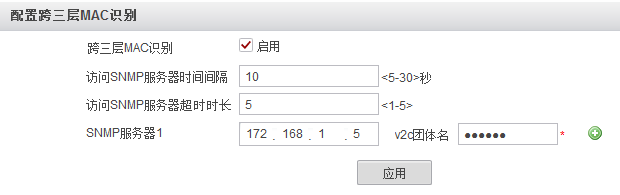

按照如圖7-9所示的具體參數，配置跨三層MAC識別功能。
圖7-9 配置跨三層MAC識別
a. 選擇“防火墻 > 地址 > 地址”。
b. 在“地址列表”中單擊，進入“新建地址”界面。
c. 配置地址的名稱和描述信息。
配置參數如下：
· 名稱：mac_deny
· 描述：特殊內網用戶的MAC地址集合，對安全性要求較高，不允許訪問Internet。
d. 在“子網、IP范圍或MAC地址”中添加MAC地址0025-1185-8C21、0021-97cf-2238以及00e0-4c86-58eb。單擊“應用”。
5. 配置拒絕特殊地址組mac_deny內所有MA址所對應的PC訪問Internet的轉發策略。
a. 選擇“防火墻 > 安全策略 > 轉發策略”。
b. 在“轉發策略列表”中單擊。

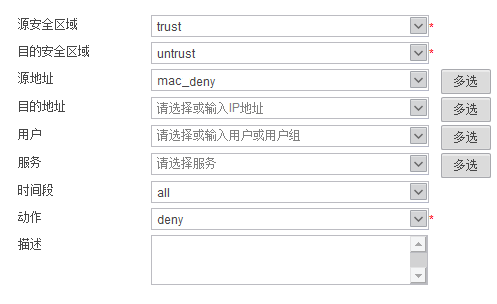

該轉發策略的具體參數配置如圖7-10所示。
圖7-10 配置阻止特殊MAC地址集合mac_deny訪問Internet的轉發策略
6. 配置允許192.168.5.0/24網段訪問Internet的轉發策略。
a. 選擇“防火墻 > 安全策略 > 轉發策略”。
b. 在“轉發策略列表”中單擊。

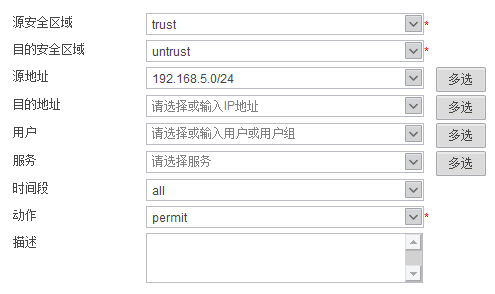

該轉發策略的具體參數配置如圖7-11所示。
圖7-11 配置允許192.168.5.0/24網段訪問Internet的轉發策略
說明：
缺省情況下，Trust-Untrust域間出方向的缺省包過濾策略為deny，如果之前已經配置了permit請注意配置此步驟。
a. 選擇“防火墻 > 安全策略 > 轉發策略”。
b. 在“轉發策略列表”中單擊“trust->untrust”下面“默認”對應的

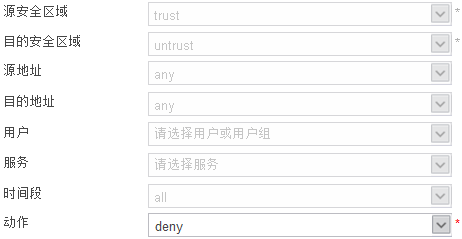

。“trust->untrust”默認轉發策略的配置如圖7-12所示。
圖7-12 配置“trust->untrust”默認轉發策略為deny
結果驗證
1. 驗證0025-1185-8C21、0021-97cf-2238以及00e0-4c86-58eb這3臺PC訪問Internet是否被拒絕。如果能訪問說明配置錯誤，請檢查轉發策略地址匹配條件是否配置正確、策略配置順序是否正確。如果先配置了允許整個網段訪問Internet的轉發策略，這幾個MAC地址對應的PC發送的數據流就不會匹配到拒絕其訪問Internet的策略了。2. 驗證192.168.5.0/24中的其他IP地址是否可以正常訪問Internet，如果不能請檢查配置。
